■株式会社タイセーのユニサーモ素子
株式会社タイセーは、冷却能力を従来型ペルチェ素子の最大25%も向上させた新世代型電子冷却素子、ユニサーモの開発に成功しました!独自の精密技術を駆使し478,000サイクルを突破しても抵抗異常が見られない抜群の高信頼性と高安定性を実現しました。


ペルチェユニット ペルチェ素子 ペルチェ ジャケットタイプ 温度コントローラ

ペルチェユニット

▼空冷式冷却ユニット

ペルチェユニット UT-7070J-HS
冷却能力(室温25℃):最大吸熱量80W(Type.) 温度差50℃(Type.)
定格電圧:ペルチェ/ファン 24V(DC) 騒音:49dB
定格電流(室温25℃):6.5A(DC) 冷却プレート寸法:□74mm
対応コントローラ:TA-151,TA-PB-1,TA-150,TA-150C,TA-300
詳細 DXF SHOP

ペルチェユニット UT-7040WJ-HS100
冷却能力(室温25℃):最大吸熱量35W(Type.) 温度差60℃(Type.)
定格電圧:ペルチェ/ファン 24V(DC) 騒音:37dB
定格電流(室温25℃):4.0A(DC) 冷却プレート寸法:□55mm
対応コントローラ:TA-151,TA-PB-1,TA-150,TA-150C,TA-300
詳細

ペルチェユニット UT-6030TRJ-HS60(W)
冷却能力(室温25℃):最大吸熱量14W(Type.) 温度差77℃(Type.)
定格電圧:ペルチェ/ファン 24V(DC) 騒音:49dB
定格電流(室温25℃):6.5A(DC) 冷却プレート寸法:□32mm
対応コントローラ:TA-151,TA-PB-1,TA-300
詳細

ペルチェユニット UT-6045WJ-HS60(B)24V
冷却能力(室温25℃):最大吸熱量34W(Type.) 温度差60℃(Type.)
定格電圧:ペルチェ/ファン 24V(DC) 騒音:49dB
定格電流(室温25℃):6.9A(DC) 冷却プレート寸法:□44mm
対応コントローラ:TA-151,TA-PB-1,TA-300
詳細

ペルチェユニット UT-4040J-HS100
冷却能力(室温25℃):最大吸熱量35W(Type.) 温度差48℃(Type.)
定格電圧:ペルチェ/ファン 12V(DC) 騒音:37dB
定格電流(室温25℃):6.0A(DC) 冷却プレート寸法:□55mm
対応コントローラ:TA-151,TA-PB-1,TA-150,TA-150C,TA-300
詳細 DXF SHOP

ペルチェユニット UT-4040TJ-HS
冷却能力(室温25℃):最大吸熱量65W(Type.) 温度差45℃(Type.)
定格電圧:ペルチェ/ファン 26V(DC) 騒音:37dB
定格電流(室温25℃):5.5A(DC) 冷却プレート寸法: 85 x 60mm
対応コントローラ:TA-151,TA-PB-1,TA-150,TA-150C,TA-300
詳細 DXF SHOP

ペルチェユニット UT-4030WJ-HS60(B)12V
冷却能力(室温25℃):最大吸熱量16W(Type.) 温度差60℃(Type.)
定格電圧:ペルチェ/ファン 12V(DC) 騒音:39dB
定格電流(室温25℃):7.6A(DC) 冷却プレート寸法:□32mm
対応コントローラ:TA-PB-1,TA-300
詳細

ペルチェユニット UT-3030J-HS80
冷却能力(室温25℃):最大吸熱量18W(Type.) 温度差48℃(Type.)
定格電圧:ペルチェ/ファン 12V(DC) 騒音:35dB
定格電流(室温25℃):3.5A(DC) 冷却プレート寸法:□30mm
対応コントローラ:TA-151,TA-30,TA-PB-1,TA-150,TA-150C,TA-300
詳細 DXF SHOP

ペルチェユニット UT-3020WJ-HS100
冷却能力(室温25℃):最大吸熱量8W(Type.) 温度差60℃(Type.)
定格電圧:ペルチェ/ファン 12V(DC) 騒音:37dB
定格電流(室温25℃):2.5A(DC) 冷却プレート寸法:□25mm
対応コントローラ:TA-151,TA-30,TA-PB-1,TA-150,TA-150C,TA-300
詳細

ペルチェユニット UT-2020J-HS40
冷却能力(室温25℃):最大吸熱量8W(Type.) 温度差43℃(Type.)
定格電圧:ペルチェ/ファン 5V(DC) 騒音:33dB
定格電流(室温25℃):2.0A(DC) 冷却プレート寸法:□20mm
対応コントローラ:TA-20,TA-PB-1
詳細

▼水冷式冷却ユニット

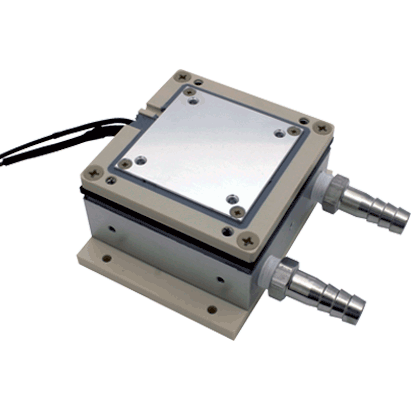

ペルチェユニット UT-6030TRJ-CL60(W)
[チラー使用時] 水温5℃時
 冷却能力:最大吸熱量10.5W(Type.) 温度差73℃(Type.)
 定格電圧:ペルチェ 20V(DC)  定格電流:6.4A(DC)
[常温循環水使用時] 水温(室温)25℃時
 冷却能力:最大吸熱量12.5W(Type.) 温度差87℃(Type.)
 定格電圧:ペルチェ 24V(DC)  定格電流:7.3A(DC)
冷却プレート寸法:□32mm
対応コントローラ:TA-151,TA-PB-1,TA-300
PDF

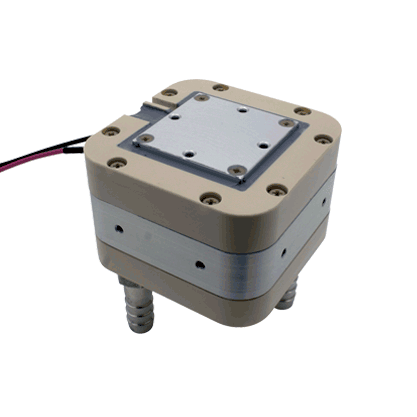

ペルチェユニット UT-6045WJ-CL60(W)
[チラー使用時] 水温5℃時
 冷却能力:最大吸熱量25W(Type.) 温度差63℃(Type.)
 定格電圧:ペルチェ 20V(DC)  定格電流:7A(DC)
[常温循環水使用時] 水温(室温)25℃時
 冷却能力:最大吸熱量30W(Type.) 温度差76℃(Type.)
 定格電圧:ペルチェ 24V(DC)  定格電流:7.9A(DC)
冷却プレート寸法:□44mm
対応コントローラ:TA-PB-1,TA-300
PDF

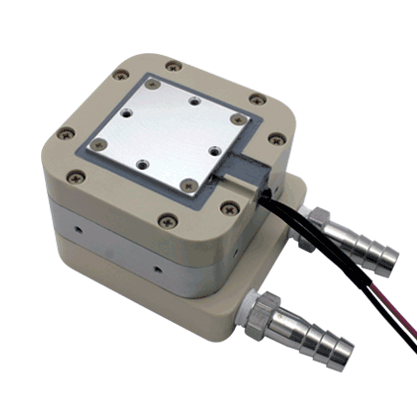

ペルチェユニット UT-4030WJ-CL55(W)01
[チラー使用時] 水温5℃時
 冷却能力:最大吸熱量13W(Type.) 温度差64℃(Type.)
 定格電圧:ペルチェ 10~12V(DC)  定格電流:8~9A(DC)
[常温循環水使用時] 水温(室温)25℃時
 冷却能力:最大吸熱量16W(Type.) 温度差76℃(Type.)
 定格電圧:ペルチェ 12V(DC)  定格電流:8.5A(DC)
冷却プレート寸法:□32mm
対応コントローラ:TA-PB-1,TA-300
PDF

ペルチェユニット UT-4030WJ-CL55(W)02
[チラー使用時] 水温5℃時
 冷却能力:最大吸熱量13W(Type.) 温度差64℃(Type.)
 定格電圧:ペルチェ 10~12V(DC)  定格電流:8~9A(DC)
[常温循環水使用時] 水温(室温)25℃時
 冷却能力:最大吸熱量16W(Type.) 温度差76℃(Type.)
 定格電圧:ペルチェ 12V(DC)  定格電流:8.5A(DC)
冷却プレート寸法:□32mm
対応コントローラ:TA-PB-1,TA-300
PDF

▼上記までの対応コントローラはこちら

Model TA-20 Model TA-30 Model TA-151 Model TA-PB-1

ペルチェ素子

ペルチェ素子の使い方

▼ ユニサーモ70シリーズ

ユニサーモ,ペルチェ素子 UT-7070CE-M
最大電流:7.5A
最大電圧:30.0V(D.C.)
最大温度差:75.0℃
最大吸熱量:140.0W(typ.)
PDF

ユニサーモ,ペルチェ素子 UT-7070AL-M
最大電流:7.5A
最大電圧:30.0V(D.C.)
最大温度差:72.0℃
最大吸熱量:132.0W(typ.)
PDF

ユニサーモ,ペルチェ素子 UT-7070KA-M
最大電流:7.5A
最大電圧:30.0V(D.C.)
最大温度差:74.0℃
最大吸熱量:125.0W(typ.)
PDF

▼ ユニサーモ40シリーズ

ユニサーモ,ペルチェ素子 UT-4040CE-M
最大電流:7.0A
最大電圧:19.0V(D.C.)
最大温度差:75.0℃
最大吸熱量:64.0W(typ.)
PDF

ユニサーモ,ペルチェ素子 UT-4040AL-M
最大電流:7.0A
最大電圧:19.0V(D.C.)
最大温度差:72.0℃
最大吸熱量:62.0W(typ.)
PDF

ユニサーモ,ペルチェ素子 UT-4040KA-M
最大電流:7.0A
最大電圧:19.0V(D.C.)
最大温度差:74.0℃
最大吸熱量:59.0W(typ.)
40カプトン・ペルチェモジュール 信頼性試験結果【PDF】
PDF

▼ ユニサーモ30シリーズ

ユニサーモ,ペルチェ素子 UT-3030CE-M
最大電流:3.5A
最大電圧:15.0V(D.C.)
最大温度差:75.0℃
最大吸熱量:27.0W(typ.)
PDF DXF SHOP

ユニサーモ,ペルチェ素子 UT-3030AL-M
最大電流:3.5A
最大電圧:15.0V(D.C.)
最大温度差:72.0℃
最大吸熱量:25.0W(typ.)
PDF

ユニサーモ,ペルチェ素子 UT-3030KA-M
最大電流:3.5A
最大電圧:15.0V(D.C.)
最大温度差:72.0℃
最大吸熱量:25.0W(typ.)
PDF

▼ ユニサーモ20シリーズ

ユニサーモ,ペルチェ素子 UT-2020CE-M
最大電流:3.2A
最大電圧:7.0V(D.C.)
最大温度差:70.0℃
最大吸熱量:13.0W(typ.)
PDF DXF SHOP

ユニサーモ,ペルチェ素子 UT-2020AL-M
最大電流:3.2A
最大電圧:7.0V(D.C.)
最大温度差:67.0℃
最大吸熱量:13.0W(typ.)
PDF

ユニサーモ,ペルチェ素子 UT-2020KA-M
最大電流:3.2A
最大電圧:7.0V(D.C.)
最大温度差:67.0℃
最大吸熱量:13.0W(typ.)
PDF


ペルチェ ジャケットタイプ

ペルチェモジュールを組み込んだジャケットタイプのユニットです。
ペルチェ素子の強度向上と放熱器への取り付けが容易です。

ペルチェ,ジャケット UT-3030J
最大電流:3.5A
最大電圧:15.0V(D.C.)
最大温度差:67.0℃(typ.)
最大吸熱量:27.0W(typ.)
PDF

ペルチェ,ジャケット UT-4040J
最大電流:6.0A
最大電圧:19.0V(D.C.)
最大温度差:69.0℃(typ.)
最大吸熱量:55.0W(typ.)
PDF

ペルチェ,ジャケット UT-7070J
最大電流:7.0A
最大電圧:30.0V(D.C.)
最大温度差:70.0℃(typ.)
最大吸熱量:130.0W(typ.)
PDF


ペルチェ 温度コントローラ

ペルチェ,温度コントローラ Model TA-20
温度設定範囲:-20~+110℃ 温度設定、パラメータ設定が簡単
入力電圧:5V
外形寸法:W100×D65×H35mm(突起部を除く)
出力電流:5Amax.
温度制御精度:±1℃
PDF

ペルチェ,温度コントローラ Model TA-30
温度設定範囲:-20~+110℃ 温度設定、パラメータ設定が簡単
入力電圧:8~12V
外形寸法:W100×D65×H35mm(突起部を除く)
出力電流:5Amax.
温度制御精度:±1℃
PDF

ペルチェ,温度コントローラ Model TA-151
温度設定範囲:-80~+150℃ 温度設定、パラメータ設定が簡単
入力電圧:8~24V
外形寸法:W120×D100×H44mm(突起部を除く)
出力電流:8Amax.
温度制御精度:±0.1℃
PDF

ペルチェ,温度コントローラ Model TA-PB-1
温度設定範囲:-100~+150℃ 温度設定、パラメータ設定が簡単
入力電圧:5~25V
外形寸法:W178×D93(D107.5 mm*)×H44.5 mm
(*:コネクタ等突起部含む)
出力電流:10Amax.
温度制御精度:±0.1℃
PDF

ペルチェのカタログはこちら【PDF】
