オイル診断計

オイル診断計 ODS T-ODS-102

オイルの状態を色の変化として数値化し、機械・設備のトラブルを防ぐ予知保全ツール

特徴 Features

1.オンラインで常時監視可能
2.簡単な初期設定
3.温度出力あり
4.CSVファイルでデータ保存
5.USBケーブルでPCと接続
6.Windowsアプリでデータ・グラフ表示

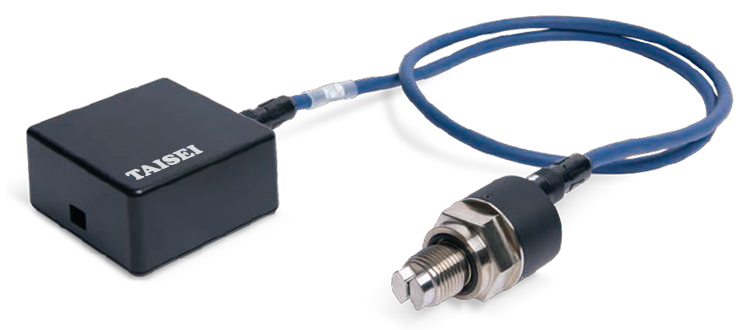

オイル診断計ODS

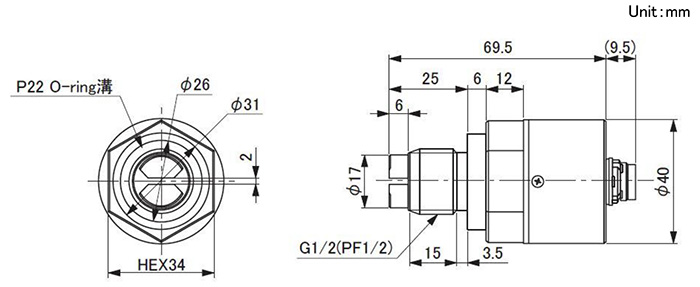

外形図 Dimensions

Unit:mm

仕様 specification

センサヘッド 仕様

動作温度 -10℃~+70℃
電源電圧 DC 5V±10%(20mA 以下)
出力電圧 0.5V~3.5V(R,G,B 3ch)
温度出力 1.04(70℃)~1.98(-10℃)V
質量 約160g
保護等級 IP65
適用媒体 潤滑油、動作油
耐圧力 0~1.0MPa

PC-IF-BOX 仕様

動作温度 0℃~+40℃
電源電圧 DC5V±5%
(USB電源供給)
インタフェイス USB2.0
(マイクロBメス端子)
質量 約90g
外形寸法 80㎜×80㎜×40㎜
USB ケーブル ケーブル長:2m
PC インタフェイスボックス
ケーブル
ケーブル長:1m

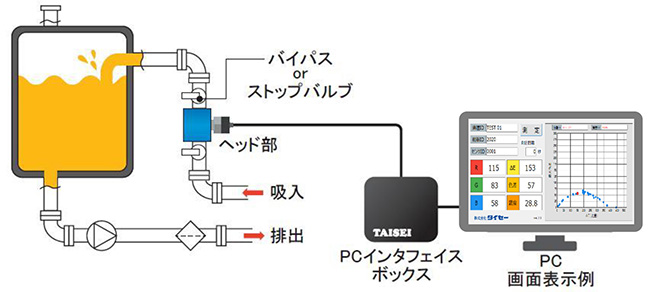

接続例 Connection Example


製品仕様は、改良のため変更することがあります。
Specifications of products are subject to change without notice.

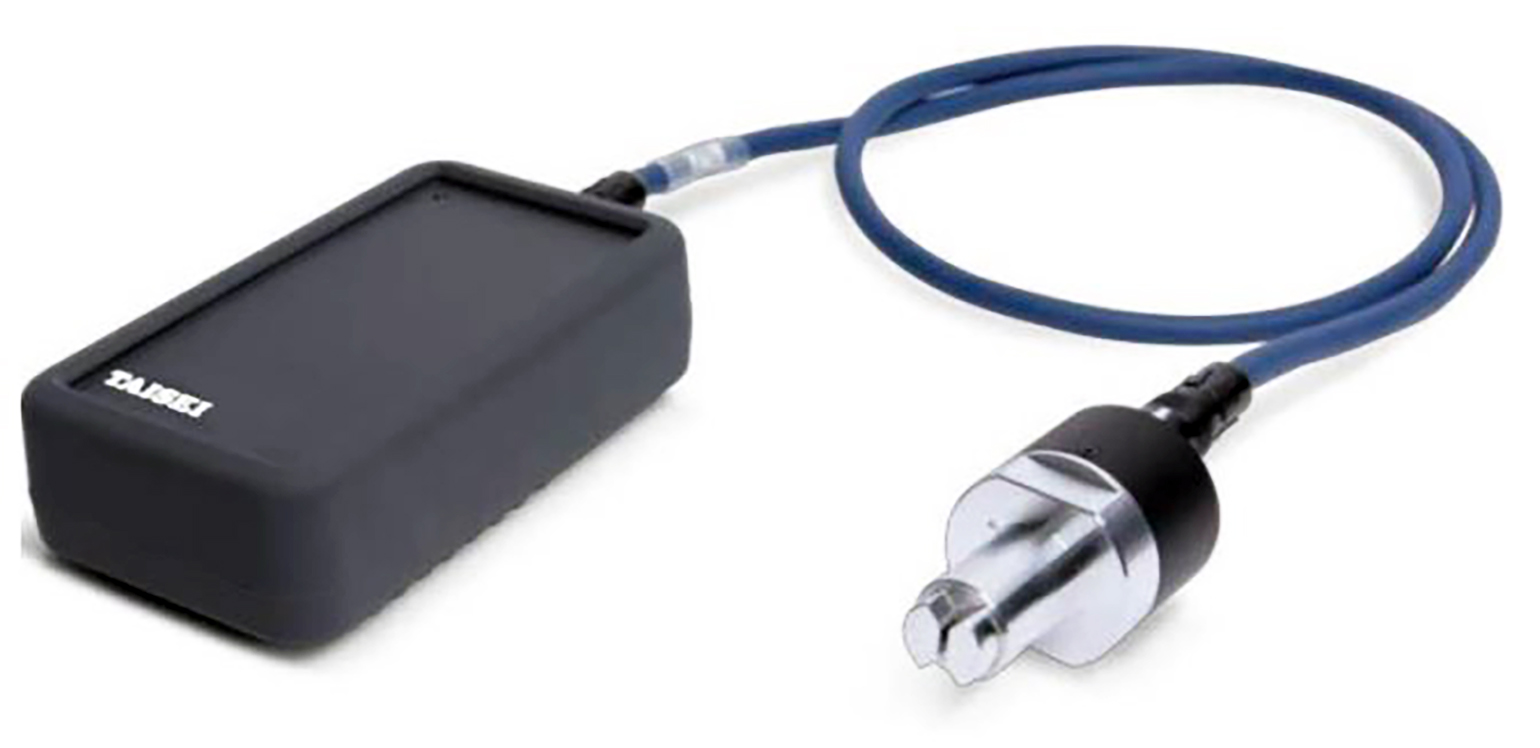

オイル診断計 ODS T-ODS-301

オイルの状態を色の変化として数値化し、機械・設備のトラブルを防ぐ予知保全ツール

特徴 Features

1.簡単な初期設定
2.温度出力あり
3.Bluetooth でスマートフォンと接続
4.スマートフォンアプリ(Android)で
 データ・グラフ表示

オイル診断計ODS-301

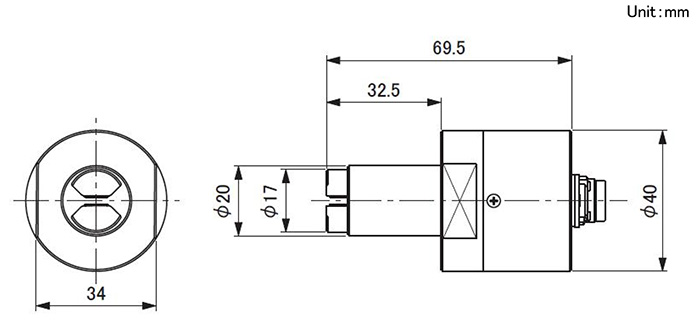

外形図 Dimensions

Unit:mm

仕様 specification

センサヘッド 仕様

動作温度 -10℃~+60℃
質量 約70g
保護等級 IP65
適用媒体 潤滑油、動作油

ハンディターミナル 仕様

動作温度 0℃~+40℃
電源電圧 単三形乾電池 2本
質量 約290g
外形寸法 80㎜×140㎜×40㎜
ハンディターミナルケーブル ケーブル長:1m

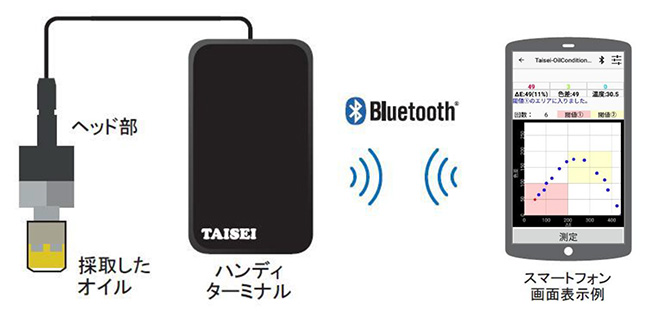

接続例 Connection Example


製品仕様は、改良のため変更することがあります。
Specifications of products are subject to change without notice.


オイル診断計 WIO T-WIO-006

オイル中の水分活性値を測定する事で機械・設備のトラブルを防ぐ予知保全ツール

特徴 Features

1.オイルの水分活性値を0.00~1.00awで表示
2.オンラインで常時監視可能
3.わずかな水分量を検出可能
4.LED簡易表示(閾値0.5、0.9aw固定)
5.表示器に警報出力(リレーa接点、2回路、閾値任意設定)

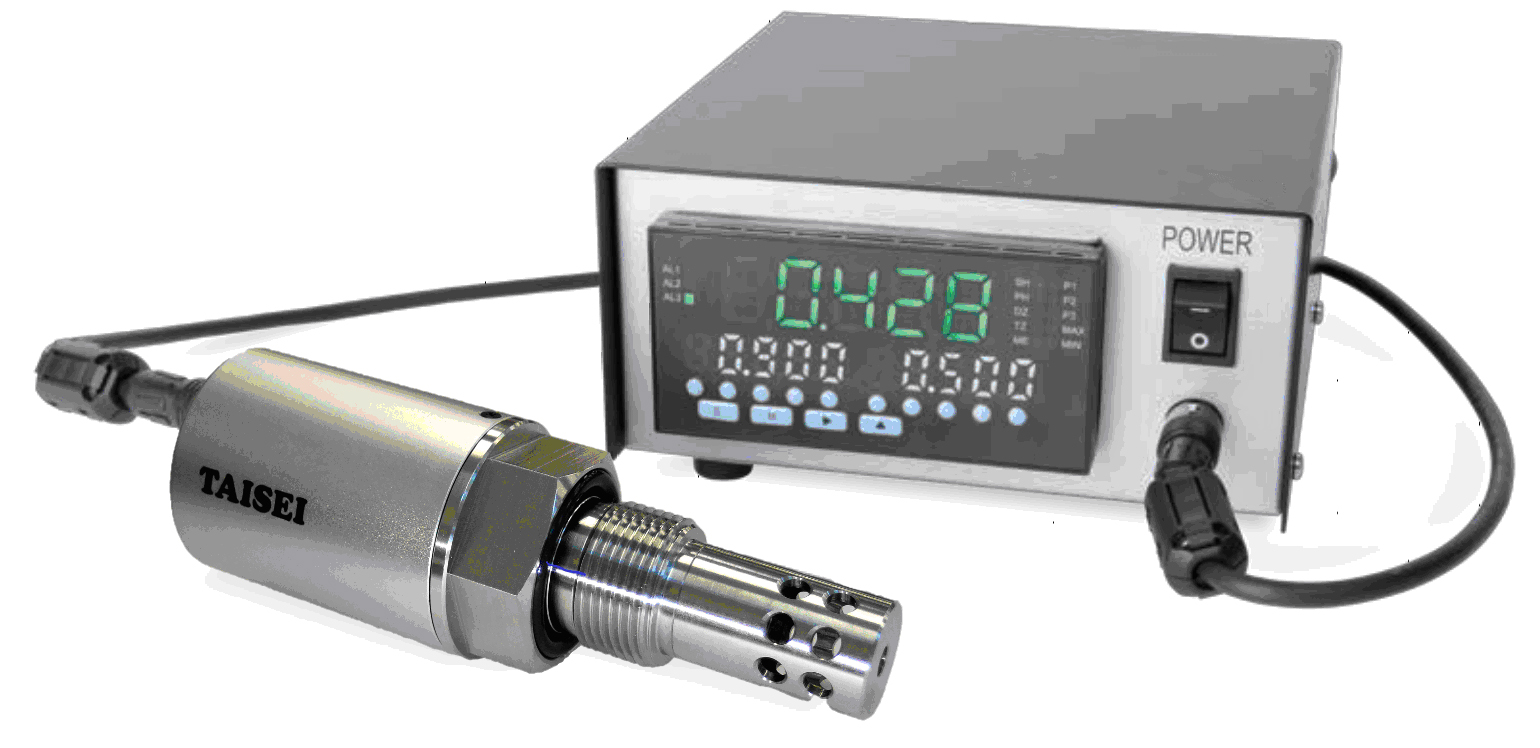

オイル診断計WIO

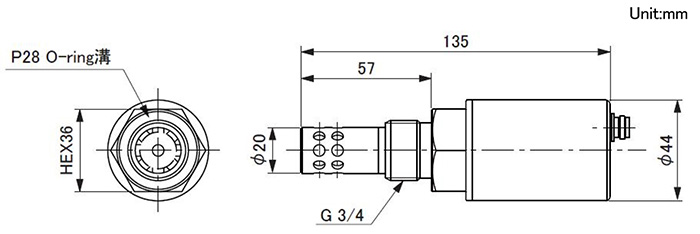

外形図 Dimensions

Unit:mm

仕様 specification

センサヘッド 仕様

動作温度 0℃~+80℃
電源電圧 DC24V±10%(60mA 以下)
測定出力 4~20mA(0.00~1.00aw)※1
質量 約400g
保護等級 IP65
適用媒体 潤滑油、作動油
耐圧力 0~6.0MPa

※1 アナログ出力ケーブル使用

表示器 仕様

動作温度 0℃~+40℃
電源電圧 AC100~240V±10%(100V 時 12VAmax)
表示出力
範囲
0.00~1.00Aw
リレー出力 AL1、AL2(閾値任意 a 接点)
測定出力 4~20mA(0.00~1.00aw)
質量 約950g
外形寸法 150㎜×150㎜×80㎜
表示器
ケーブル
ケーブル長:2m

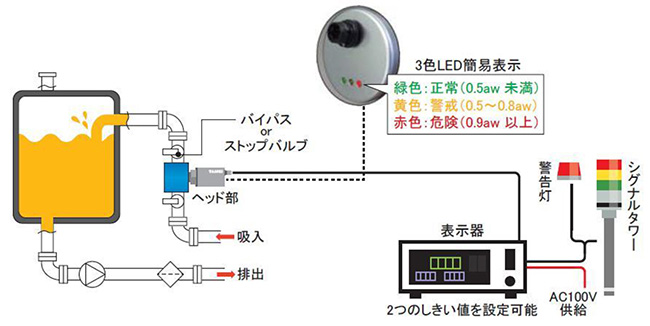

接続例 Connection Example


製品仕様は、改良のため変更することがあります。
Specifications of products are subject to change without notice.
