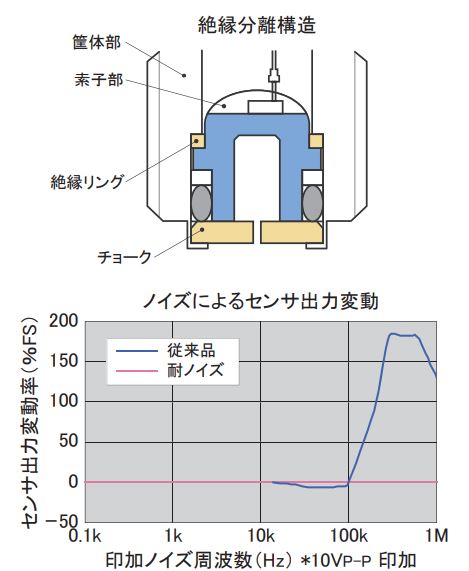

・高周波ノイズが発生する環境でも使用可能。
・センサ筐体部に絶縁分離構造を採用
・金属ダイアフラムと薄膜ゲージの組合せで高出力・高信頼性を実現
・高絶縁性
・広い使用温度範囲
・小型

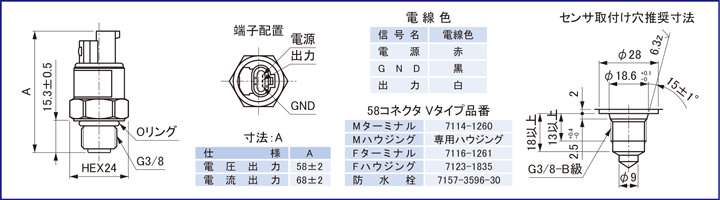

Unit:mm

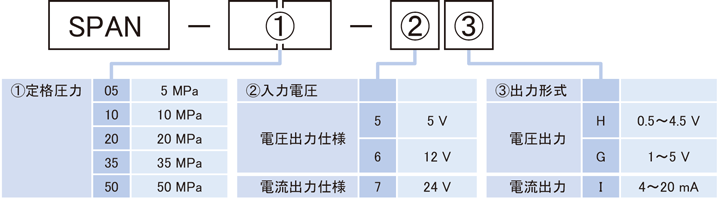

| 型式 | SPAN-○○-△□ |
|---|---|
| 定格圧力 | 5 ・ 10 ・ 20 ・ 35 ・ 50 MPa |
| 過負荷 | 150%FS |
| 総合精度 | ±1.0%FS以下 |
| 使用温度範囲 | -40～+120 °C (at DC 5V) |
| 補償温度範囲 | -20～+85 °C |
| 電源/ | DC 5V ・ 12V ・ 24V ・ 8~35V |
| 出力 | 0.5～4.5V ・ 1～5V ・ 4～20mA |
| 零点温度特性 | ±0.025%FS/°C以内 |
| スパン温度特性 | ±0.025%FS/°C以内 |
| 応答性 | 2 ms 以下 |
| 質量 | 約 60 g |
| 保護等級 | IP67相当 |

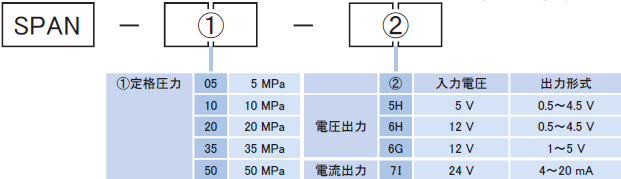

例1) 10 MPa・入力電圧12 V・電圧出力(0.5~4.5 V)の場合 → SPAN-10-6H
例2) 35 MPa・フリー電源24 V・電圧出力(0.5~4.5 V)の場合 → SPAN-35-0H
例3) 50 MPa・入力電圧24 V・電流出力の場合 → SPAN-50-7I
例4) 5 MPa・フリー電源・電圧出力(1~5 V)の場合 → SPAN-05-0G
製品仕様は、改良のため変更することがあります。
Specifications of products are subject to change without notice.
