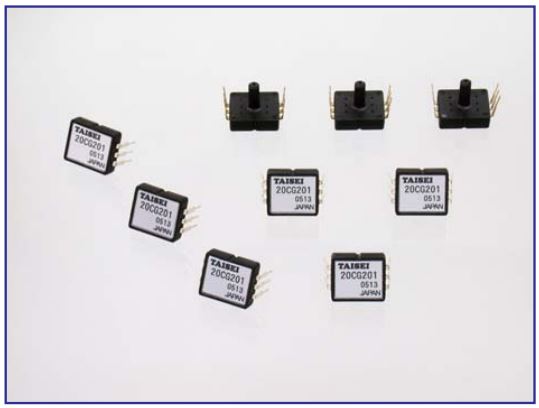

SPシリーズは低価格のプラスチックパッケージタイプです。
・SP20はDIPタイプです。
・汎用機器、計測器、家庭機器、医療機器など、
さまざまな機器に対応可能です。

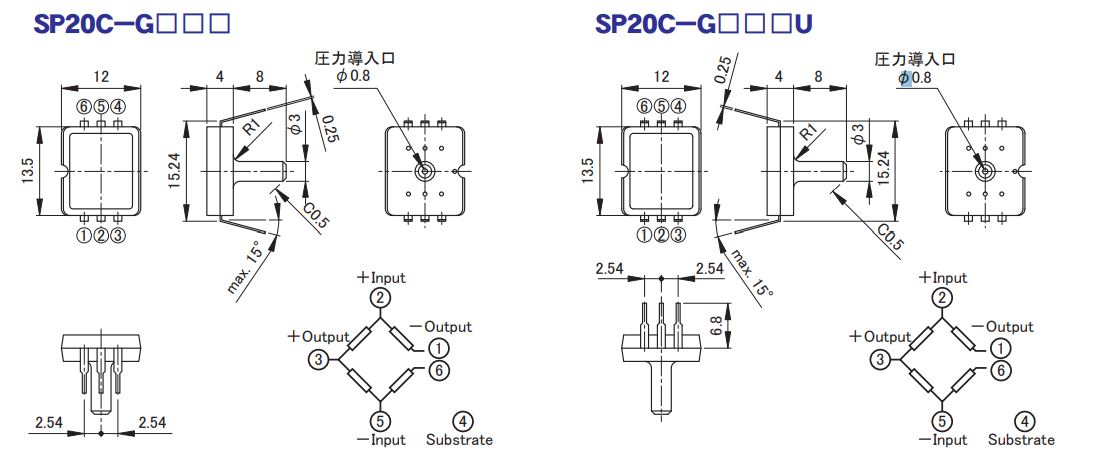

Unit:mm

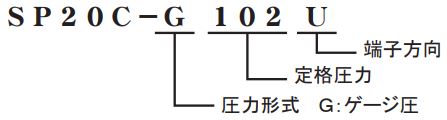

| 型式 | SP20C-G | ||||||
|---|---|---|---|---|---|---|---|
| 101 | 201 | 501 | 102 | 202 | 502 | 103 | |
| 定格圧力範囲 [ kPa ] | ±10 | ±20 | ±50 | ±100 | -100～200 | -100～500 | -100～1000 |
| 圧力形式 | ゲージ圧 | ||||||
| 使用温度範囲 [ °C ] | -20～100 | ||||||
| 圧力媒体 | 非腐食性気体 | ||||||
| 駆動電流 [ mA ] | 1.5 | 1.0 | |||||
| 最大負荷圧力 | 定格圧力の3倍 | 定格圧力の1.5倍 | |||||
| フルスケール電圧 [ mV ] | 60～140 | ||||||
| ブリッジ抵抗 [ kΩ ] | 5±1 | ||||||
| オフセット電圧 [ mV ] | 0±25 | 0±20 | |||||
| オフセット電圧温度特性*1 [ %FS /°C] | ±0.5 | ±0.1 | |||||
| フルスケール温度特性*1 [ %FS/°C ] | ±0.2 | ±0.05 | |||||
| 直線性 [ %FS ] | ±1.5 | ±0.3 | |||||
注)*1 温度範囲0°C～60°Cについて規定します。特に規定の無い場合は25°C±5°Cの値です。この仕様は一例です。他の仕様についてもご相談下さい。
製品仕様は、改良のため変更することがあります。
Specifications of products are subject to change without notice.
