このマークのある製品はRoHS対応品ですマークのない製品についてはお問い合わせください。


red disk同軸コネクタ
red diskSMA型
red diskN型
red diskSMB型
red diskTNC型
red diskBNC型
blue diskDUM : 同軸無反射終端器







red disk

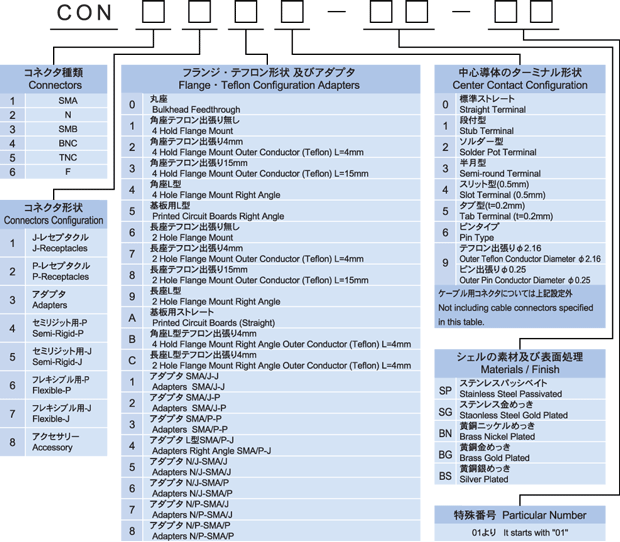

 同軸コネクタ 『中心導体のターミナル形状』



red disk
 SMA 同軸コネクタ RoHS対応品

SMA 同軸コネクタ
インピーダンス:50Ω耐電圧:AC1000V/1 min.
接触抵抗:4M Ω max.絶縁抵抗:DC 500V 5000M Ω min.
VSWR:1.2 max. 適用周波数:DC〜8 / 12.4 / 18GHz



gray diskレセプタクル



gray diskプラグレセプタクル



gray diskアダプタ



gray disk変換アダプタ



gray diskセミリジットケーブル用コネクタ


gray disk フレキシブルケーブル用コネクタ

red disk
 N : 同軸コネクタ RoHS対応品

red disk
 SMB : 同軸コネクタ RoHS対応品
N 同軸コネクタ
耐電圧:AC 1000V / 1 minute
絶縁抵抗:DC 500V 1000M Ω min.
適用周波数:DC〜4GHz
PDF カタログ

SMB 同軸コネクタ
耐電圧:AC 500V / 1 minute
絶縁抵抗:DC 500V 1000M Ω min.
適用周波数:DC〜500/2000MHz


red disk
 TNC : 同軸コネクタ RoHS対応品

red disk
 BNC : 同軸コネクタ RoHS対応品
TNC 同軸コネクタ
耐電圧:AC 1500V / 1 minute
絶縁抵抗:DC 500V 1000M Ω min.
適用周波数:DC〜4GHz
PDF カタログ


BNC 同軸コネクタ
耐電圧:AC 1500V / 1 minute
絶縁抵抗:DC 500V 1000M Ω min.
適用周波数:DC〜4GHz
PDF カタログ
blue disk
  DUM : 同軸無反射終端器 RoHS対応品



DUM : 同軸無反射終端器

同軸無反射終端器リンクページへ




※ケーブル組品をご依頼の際は、ケーブルの種類と長さをご指定ください。(「ケーブル付きコネクタ依頼書」(PDF:115KB 1page)をご参照ください。)
PAGE UP



Adobe Readerをダウンロード ※『PDFファイル』表示にはAcrobat Reader7.0以上(無料)が必要です。
お持ちでない方は、左のリンクよりダウンロード〜インストールして下さい。


    中心導体のターミナル形状

    中心導体のターミナル形状

    中心導体のターミナル形状    PAGE UP
